Raspberry Pi Zero用のピン配置（シール用）

シール用紙に実寸で印刷して、対応がわかるように貼り付けます

  • 小さすぎて文字が読みづらいので、最低限の表記とカラーリングで識別
    • 電源系（5V, 3.3V, GND）は黒文字
    • その他のピンは白抜き文字

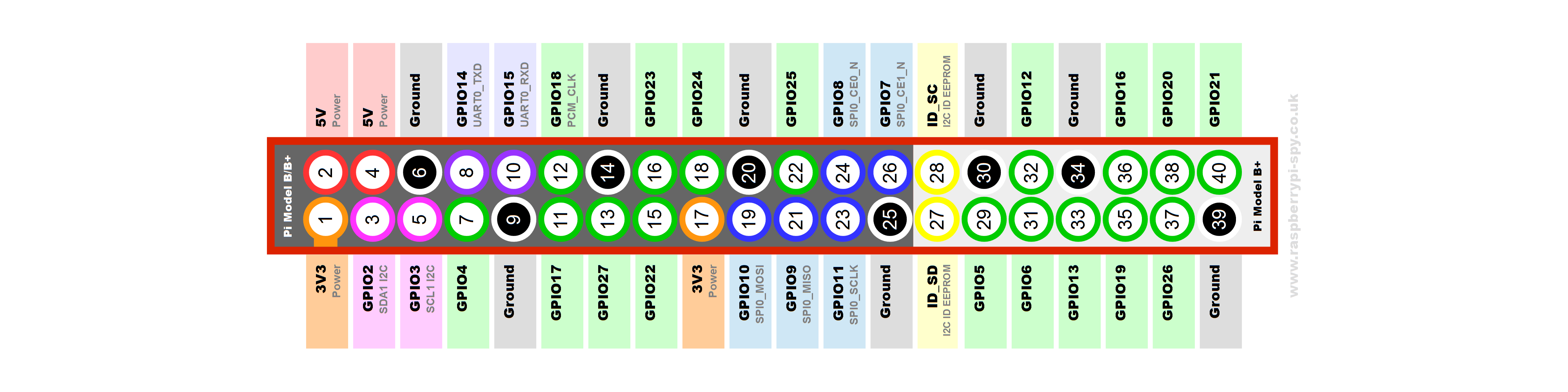

  • なお、下記の画像を参考に作成しました

Display the source blob
Display the rendered blob
Raw
Raspberry Pi Zero ピン配置.pdf
View raw
@gnue
Copy link
Author

gnue commented Jul 17, 2017

補足

  • 用紙がもったいないので、実際に印刷するときは面付けして印刷するといいよ
  • 自分は Macユーザなので Pages に貼り付けて印刷してる
