TiCDC Dump 设计文档

• 团队名称：Jiekun
• 作者：Jiekun
• 项目进展：Demo Ready
• 代码：
  • 项目仓库：https://github.com/jiekun/tiflow/
  • 关键算法实现：sink.go#L241
• Presentation: https://www.bilibili.com/video/BV1JP4y1S7Nh
• Slides: Google Slides

Version	Updated At	Note
v1.0	2022-10-08	For preliminary review.

项目介绍

为 TiCDC 项目增加无锁、无额外写 I/O 、可随时 Pause/Resume 的存量数据复制能力。

背景 & 动机

异构（Heterogeneous）存储在日常开发中非常常见，如用户在以 TiDB 作为 Primary Storage 时，也可能期望使用 Elasticsearch 作为搜索引擎、ClickHouse 作为 OLAP 存储。落地些组合方案的重要步骤之一是实时地将 Primary Storage 数据同步至 Secondary Storage。但 Secondary Storage 常常在 Primary Storage 使用了一段时间、业务有所增长的时候才被引入，因此数据同步就需要：

1. 复制存量数据；
2. 同步增量数据。

对于增量数据同步，CDC 工具已经较为成熟和多样，例如 MySQL 有 canal、Debezium 等，TiDB 有 TiDB Binlog、TiCDC 等。

而对于存量数据复制，不同工具的做法各不相同：

• canal、TiCDC 不提供存量数据复制能力；
• Debezium 通过 Table Lock 的 SELECT 查询获取数据；
• Maxwell 通过暂停处理 Transaction Log，SELECT 得到数据，再恢复处理 Transaction Log。SELECT 结果可能比历史版本的 Transaction Log 更早投递至下游从而导致数据回拨，但终会由事务日志使之更新到最新版本。

其中，Maxwell 的实现也是很多业务团队的实现，在使用 CDC 组件的同时，由业务应用自行 SELECT FOR UPDATE 数据写入 Secondary Storage。

这些存量数据复制的方案：

• 存在锁操作，复制过程对业务应用不能做到无感知，对数据量大的 Table 加锁几乎不可能在大型项目中使用；
• 暂停 Transaction Log 处理会导致 CDC 延迟增加。

如果为 TiDB 实现存量数据复制功能，我们考虑：

• 以无锁的方式实现；
• 存量数据复制不影响或尽可能少影响增量数据同步，保持低延迟。

同时我们也留意到以往参加 Hackathon 孵化的项目，若游离在已有代码仓库之外，往往难以继续迭代维护。因此对于存量数据复制功能，我们认为应该整合到 TiCDC 项目中，且：

• 不影响原有功能，用户可以选择只同步增量数据，也可以选择复制存量数据 & 同步增量数据；
• 可以在增量数据同步的任意时间点选择同步存量数据，即存量数据复制可以随时 (Re)start、Pause 和 Resume。

项目设计

存量数据同步的方案参考自 Netflix 论文《DBLog: A Watermark Based Change-Data-Capture Framework》。在详细展示方案流程之前，我们先了解大致思路。

在 TiCDC 持续拉取 binlog event 的过程中，我们可以通过 SELECT 对目标数据表进行存量数据的获取，并且通过 LIMIT 限制每次查询的数量，通过这种方式获取到的内容称为一个数据块（chunk），而进行 SELECT 操作的时间段称为一个窗口（window）。我们知道 SELECT 过程是不加锁的，意味着这时间窗口内还会有其他的写操作产生（与 chunk 数据行有交集的）binlog events。如果我们能够知道这个时间窗口的边界，边界内的 binlog events 与 SELECT 得到的 chunk 可以进行合并，将 binlog events 中存在的数据行从 chunk 中剔除，取两者的交集作为时间窗口内的最终输出结果，下游就能得到正确的数据。

例如，在时间窗口内通过 SELECT 得到了 id=2 的数据行，同时在这个时间窗口内又得到了 id=2 的 binlog，这时候就存在 3 种可能：

1. chunk 的数据是上一个版本的数据，时间窗口内有在 SELECT 之后的 UPDATE 操作，产生的 binlog event 的是新数据；
2. chunk 的数据和 binlog event 数据是同一版本；
3. chunk 数据是新数据，时间窗口内有在 SELECT 之前的 UPDATE 操作，产生的 binlog event 数据是上一个版本的数据；

对所有的 3 种情况，通过剔除 chunk 中的数据，都可以保证下游收到的数据顺序正确。

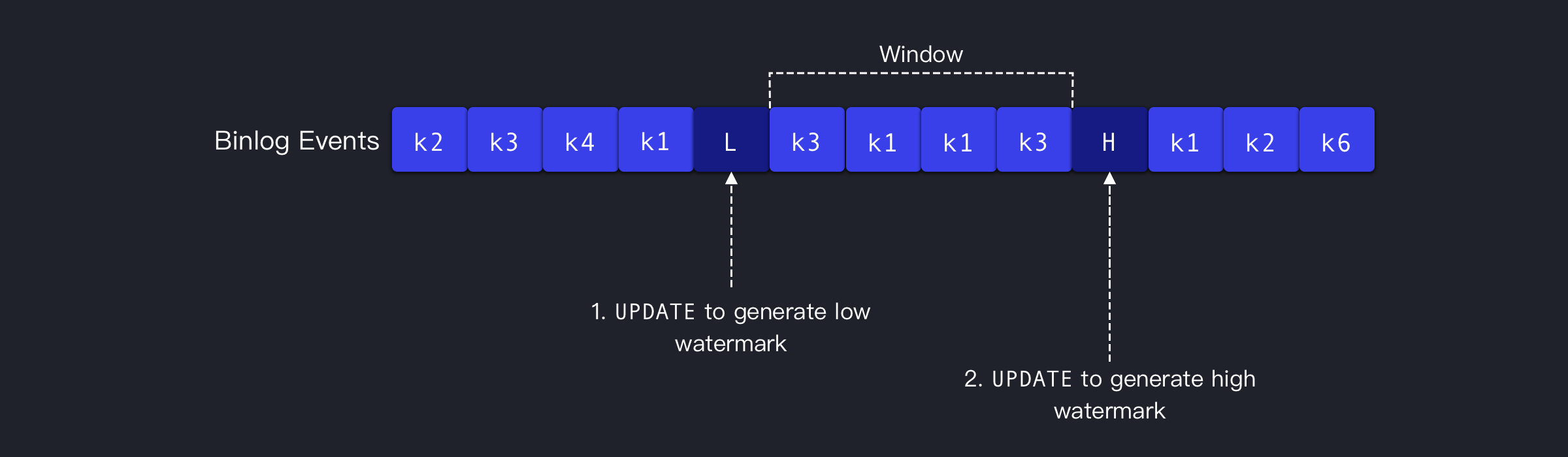

在这个方案中，窗口的边界尤为重要，如果窗口边界不准确，最坏的情况是将老数据作为新数据 sink 到下游。为了标记窗口边界，我们通过 UPDATE 操作产生特殊 binlog。在 TiDB 集群中，新增一个单独的库表，如 changefeed_dump_db.changefeed_dump_event。这个表只用来做 1 件事情：为特定的 changefeed 产生代表窗口边界的 binlog event。

具体来说，在 SELECT 之前，执行 UPDATE 操作修改 changefeed_dump_db.changefeed_dump_event 的数据，这个操作会产生 1 条 binlog event；同样在 SELECT 之后，再执行 UPDATE 操作产生另一条 binlog event。这两条 binlog events 就是时间窗口边界，处在它们之间的 binlog events 就是在窗口期内产生的 binlog events。

有了时间窗口边界之后，合并 chunk 和窗口内的 binlog events 就会相对容易，继而输出至下游。

流程说明

以下代码展示了如何例如 Watermark 进行交替的存量数据及增量数据获取，我们为每个步骤进行了标记，在代码块后进行解释说明：

func fullStateHandler() {
	// (1) pause log event processing

	// (2) generating watermark
	lowWatermark, highWatermark := uuid(), uuid()

	// (3) update watermark table to generate binlog event
	updateWatermark(enum.LOW, lowWatermark)

	// (4) select chunk from target table
	chunkData := selectChunk(etcd.LastId, etcd.LastId+100)

	// (5) update watermark table to generate binlog event
	updateWatermark(enum.HIGH, highWatermark)

	// todo: resume log event processing
}

func cdcHandler() {
	var inWindow bool
	var outputEntry []*model.KVEntry

    // (6) resume log event processing
	for {
		e := nextKVEntry()

		// not in lo-high watermark window
		if !inWindow {
			if !isWatermark(e) {
				// should be a normal binlog event
				outputEntry = append(outputEntry, e)
			} else {
				// (7) should be a low watermark, enter the window
				inWindow = true
			}
		} else {
            // (8) processing inside the window
			if !isWatermar(e) {
				// if same event presented in selected chunk, use binlog event.
				// delete the same event in chunk data
				if chunkData.Contain(e.id) {
					chunkData.Delete(e.id)
				}
				outputEntry = append(outputEntry, e)
			} else {
				// (9) should be a high watermark. Append the rest chunk data to outputEntry
				outputEntry = append(outputEntry, chunkData)
				// leave the window
				inWindow = false
			}
		}

		// (10) output the outputEntry
	}
}

1. 为了获取存量数据，暂停 binlog event 的拉取和处理；
2. 生成窗口标记；
3. 通过 UPDATE 操作在 binlog event 流中产生一条特殊的 binlog event（称为 low watermark)，标志着进入窗口（开始 SELECT）；
4. 通过 SELECT 操作按照主键顺序采集到一块数据。SELECT 的进度将使用一致性存储来记录（通常为 etcd），方便随时暂停和恢复；
5. 通过 UPDATE 操作在 binlog event 流中产生一条特殊的 binlog event（称为 low watermark)，标着着离开窗口（SELECT 结束）；
6. 继续 binlog event 的拉取和处理；
7. 遇到了 low watermark binlog event，开始处理窗口期数据；
8. 窗口期一共产生了两种数据，我们需要取他们的交集作为窗口期的输出结果：
   1. SELECT 得到的结果，称为 chunk data；
   2. 正常拉取到的 binlog event。
9. 遇到 high watermark binlog event，结束窗口期数据处理；
10. 将交集数据作为窗口期的输出。

在第 (8) 步中，为了得到窗口期数据交集，每处理一条窗口期内的 binlog event，都应该尝试从 chunk data 中剔除相同数据，这样的输出结果在下游看来都是保持顺序的，不会产生数据回拨。

举例展示

我们再通过示意图具体说明对窗口期数据的处理。

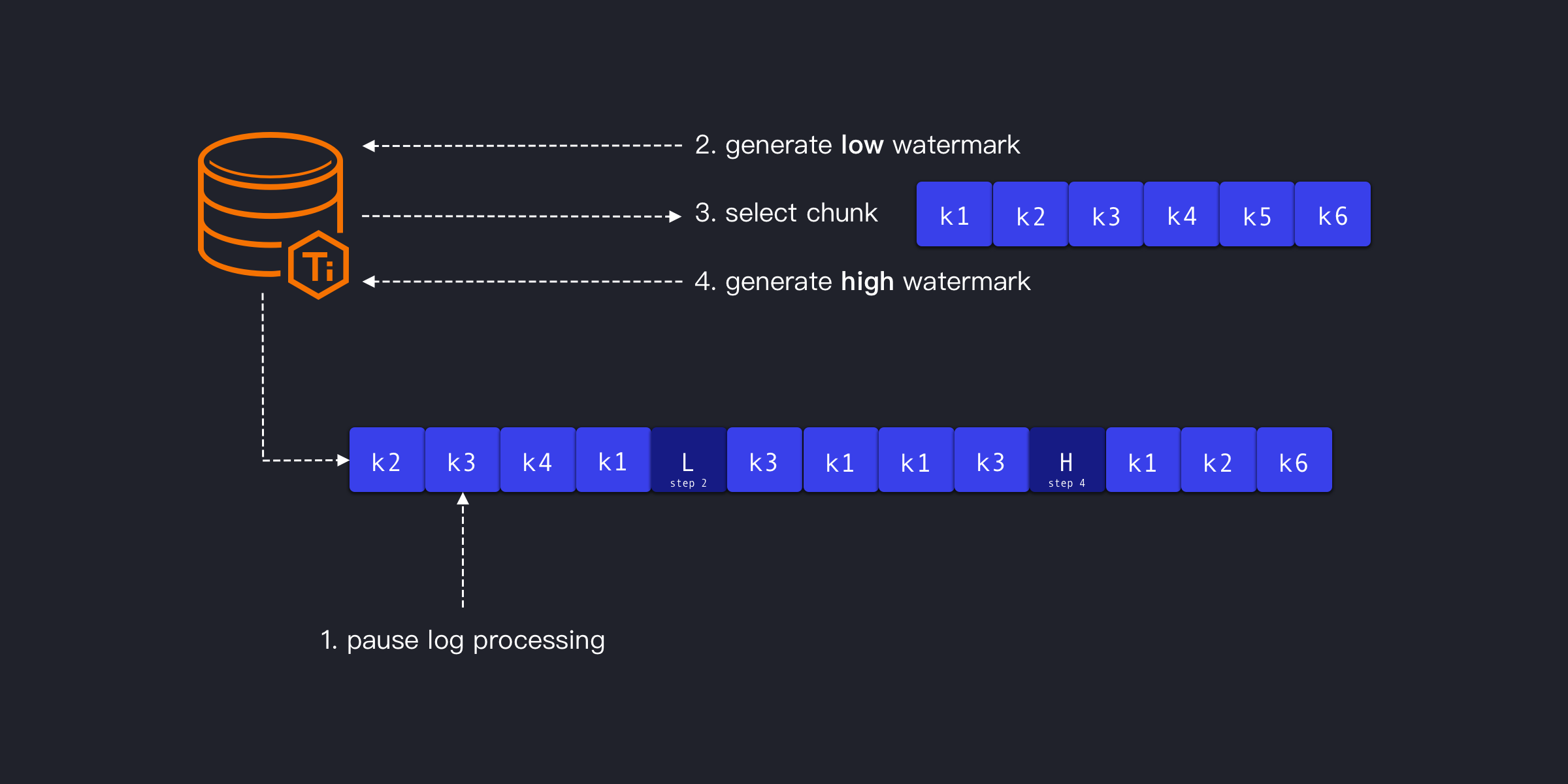

在(1)暂停 binlog event 处理后，(2)生成 low watermark。(3) SELECT 得到数据 k1-k6，然后(4)生成 high watermark。

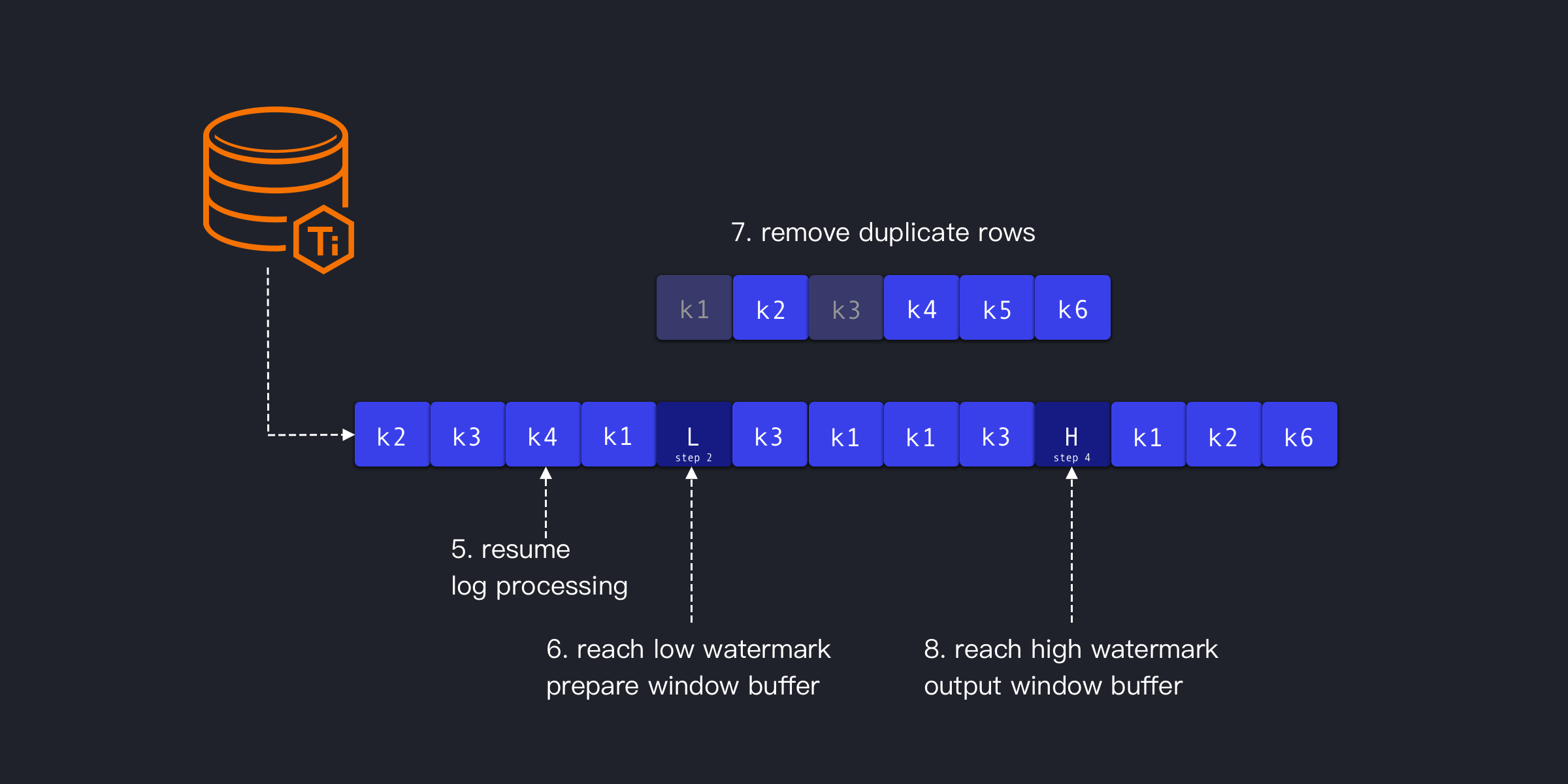

(5)继续处理 binlog event，在(6)遇到 low watermark event 时，准备空的 window buffer。处理窗口期内的 binlog event 时：

1. 处理 k3：(7)将 k3 从 chunk data 中移除，将 k3 append 至 window buffer；
2. 处理 k1：(7)将 k1 从 chunk data 中移除，将 k1 append 至 window buffer；
3. 处理 k1：将 k1 append 至 window buffer；
4. 处理 k1：将 k3 append 至 window buffer；

在(8)遇到 high watermark event 时，将 chunk data 中剩余的数据 append 至 window buffer。

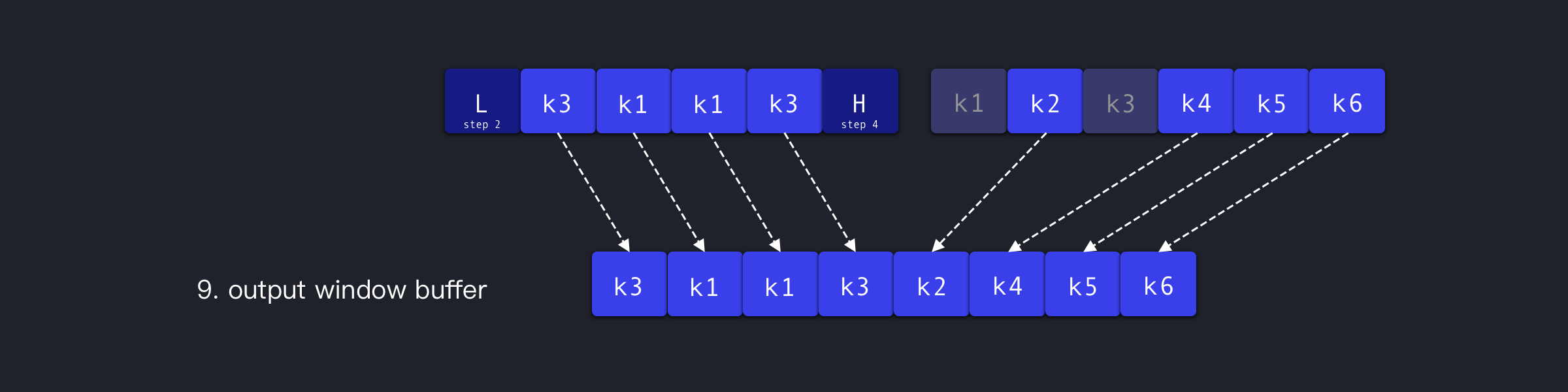

最后(9)输出 window buffer 作为窗口期内的结果。

API 设计

依据当前 TiCDC 交互方式，用户可以通过 cdc cli 来操作 TiCDC。因此，在原有命令上新增以下命令。

• cdc cli changefeed dumpstart --changefeed-id="your_changefeed_id"
• cdc cli changefeed dumppause --changefeed-id="your_changefeed_id"
• cdc cli changefeed dumpresume --changefeed-id="your_changefeed_id"
• cdc cli changefeed dumprestart --changefeed-id="your_changefeed_id"

在创建 changefeed 的时候，用户已通过 filter 选定需要关注的 Schema 和 Table 范围，dump 命令将复用这些范围作为存量数据获取的目标，因此 dump 命令组的参数非常简洁，只需要传入 changefeed-id。

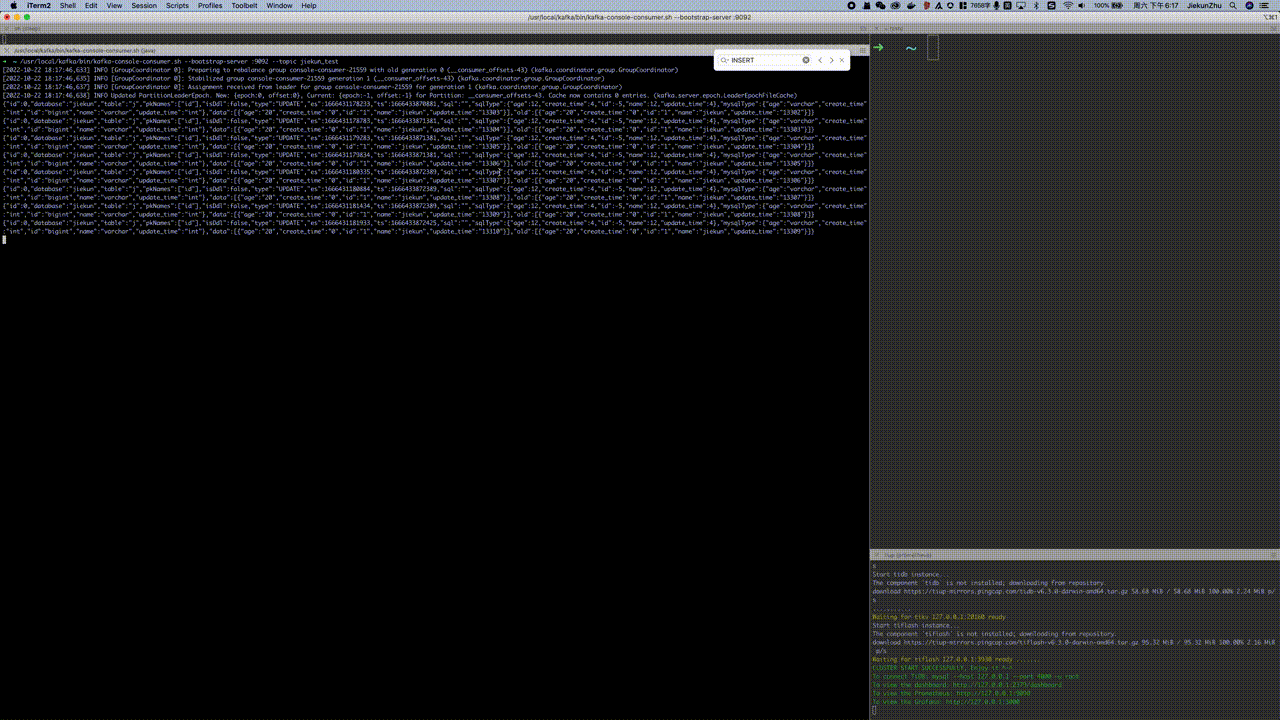

Demo 展示

在 Demo 中我们：

• 有后台进程每隔 0.5 秒执行一次 UPDATE 操作；
• 执行 Start 命令后开始存量数据导出。Start 命令为 cdc cli changefeed dumpstart 的 alias，便于展示；
• 全量导出中，Chunk Size 设置为 10，并且加入了多处 Sleep 命令，以便让各个阶段更容易观察；
• 执行 Pause 命令后存量数据导出暂停；
• 执行 Resume 命令后，从历史位置继续导出。

由于 GitHub 限制，GIF 无法完全加载，请点击跳转原图浏览：imgbox

库表设计

在 TiDB 集群中，changefeed_dump.changefeed_dump_event 用于记录和生成 watermark。

create database changefeed_dump;
create table changefeed_dump_event (
    id bigint not null auto_random comment "primary key",
    changefeed_id varchar(128) not null comment "TiCDC changefeed_id",
    unique_identifier varchar(32) not null comment "uuid - optimistic lock",
    event_type tinyint not null comment "1-low watermark; 2-high watermark",
    create_time int not null comment "create timestamp",
    update_time int not null comment "update timestamp",
    primary key (`id`),
    unique key (`changefeed_id`)
);

Row Name	Row Type	Comment
id	int	primary key
changefeed_id	string	TiCDC changefeed_id
unique_identifier	string	uuid - optimistic lock
event_type	tinyint	1-low watermark; 2-high watermark
create_time	int	timestamp
update_time	int	timestamp

方案总结

我们的方案通过交替进行增量数据与存量数据的同步，同时对存量数据的 chunk 大小控制，避免了大量 SELECT 导致的增量数据抓取停滞；通过引入 watermark 机制使得产生的数据保持一定顺序、可随时暂停和恢复。

任务安排

• RFC & 方案设计
• 搭建 TiDB & TiCDC
• 功能代码编写
  • 增加根据配置 SELECT TiDB 数据逻辑, 主键进度高可用存储(etcd/PD), Watermark 表实现
  • TiCDC 流程变更, 支持 Interleave 执行增量和存量数据同步
• 功能测试
• 性能测试
• Slides
